Наконечник мідний луджений SC-240/12 TECHNO SYSTEM TNSy5500381

Name: Наконечник мідний луджений SC-240/12 TECHNO SYSTEM TNSy5500381
Brand: TECHNO SYSTEM
SKU: 00207708
Price: 221.32 UAH
Availability: PreOrder

Код товару:

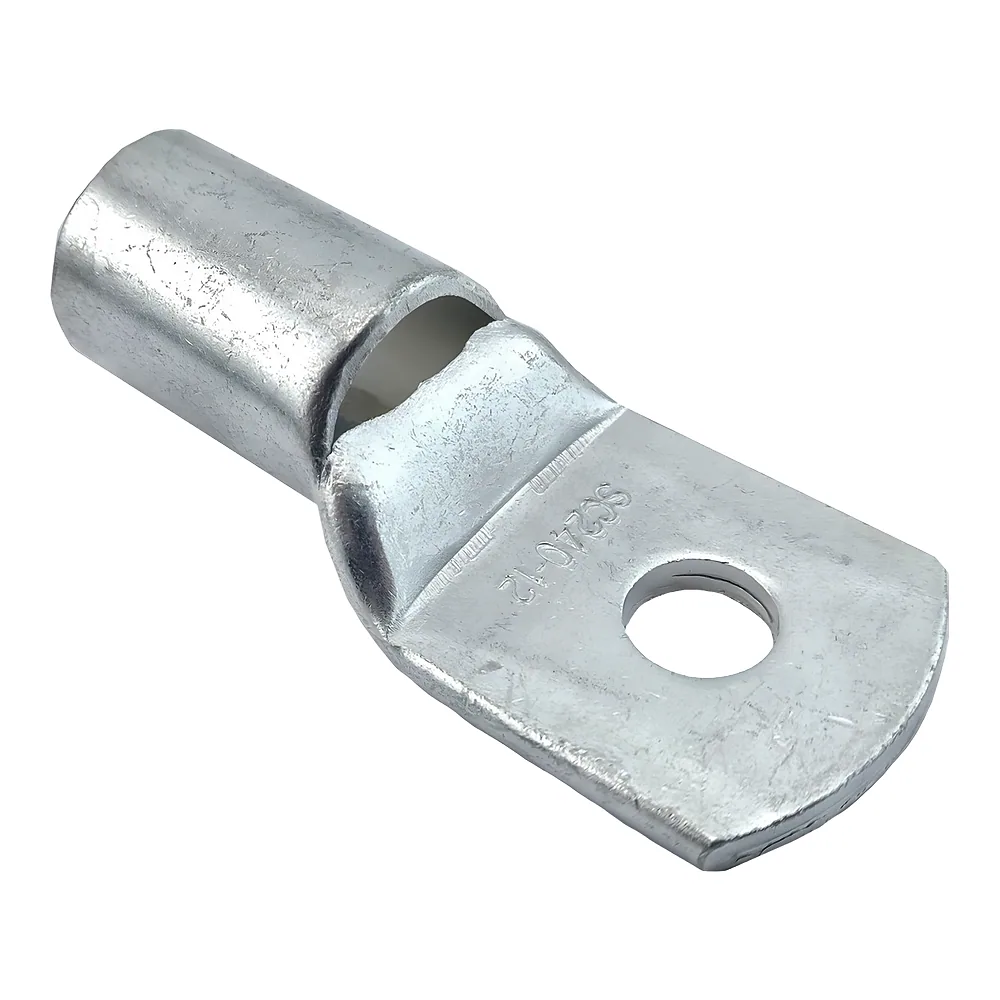

Фото ілюстративне — вигляд товару може відрізнятися.

221³² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 207708
Виробник: TECHNO SYSTEM
Артикул: TNSy5500381
Тип виробу: Наконечник
Вилочний наконечник(3)
Гільза(33)
З'єднувач ізолюючий(5)
Кабельний з'єднувач(8)
Кільцевий наконечник(58)
Колодка для реле
Конектор
Наконечник(94)
Наконечник вилка(12)
Наконечник гільза(106)
Наконечник мідно-алюмінієвий(19)
Роз'єм «мама»(17)
Роз'єм «папа»(11)
Роз'ємний наконечник(2)
Силовий наконечник(91)
Трубчастий наконечник(28)
Штирьовий наконечник
Напруга: до 10 кВ
Матеріал: Мідь луджена
Відносна вологість: Не більше 90 %
Метод фіксації на проводі: Опресування
Отвір під гвинт: 12 мм
10 мм
12 мм
14 мм
16 мм
Переріз проводу: 240 мм²
25 мм²
50 мм²(3)
70 мм²(2)
95 мм²(2)
120 мм²
150 мм²
185 мм²
240 мм²

Усі характеристики

Код	00207708
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5500381
Матеріал	Мідь луджена
Метод фіксації на проводі	Опресування
Напруга	до 10 кВ
Отвір під гвинт	12 мм
Переріз проводу	240 мм²
Покриття	Олов'яне
Температура навколишнього середовища	-40...+80 °C
Тип наконечника	SC-240/12
Відносна вологість	Не більше 90 %

Опис

Наконечник мідний луджений SC-240/12 TECHNO SYSTEM (артикул TNSy5500381) призначений для оконцювання мідних жил перерізом 240 мм². Це кабельний наконечник під опресування з отвором 12 мм під болт, розрахований на напругу до 10 кВ. Зачистили жилу, опресували, і кабель готовий до болтового з'єднання.

Переваги

Луджена мідь - корпус з міді вкритий захисним олов'яним покриттям, тож з мідною жилою ви працюєте з однорідним матеріалом.
Переріз 240 мм² - наконечник розрахований саме на цей переріз, підбирати перехідні елементи не потрібно.
Напруга до 10 кВ - підходить для силових ліній середньої напруги, а не лише для низьковольтних кіл.
Від -40 до +80 °C - такий діапазон температур навколишнього середовища вказує виробник як нормальні умови експлуатації.

Де застосовується

підключення потужного мідного кабелю до болтової клеми або шини
оконцювання силових мідних кабелів на об'єктах, де потрібне з'єднання під болт 12 мм

Технічні особливості

Тип наконечника прямий, серія SC, фіксація на проводі опресуванням. Діаметр отвору під болт 12 мм, переріз кабелю 240 мм². Габарити за кресленням виробника: довжина L 90,5 мм, зовнішній діаметр ØD 26 мм, внутрішній Ød 21 мм, висота H 38 мм.

Типова помилка при виборі: беруть наконечник лише за перерізом жили і забувають звірити отвір. Тут він 12 мм, тож болт або шпилька на клемі мають йому відповідати. Відносна вологість в місці експлуатації не повинна перевищувати 90 %.

Сертифікація в Україні добровільна, за вимогами ДСТУ EN 60947-1:2017. До виробу є паспорт (посібник з експлуатації) у форматі PDF.
