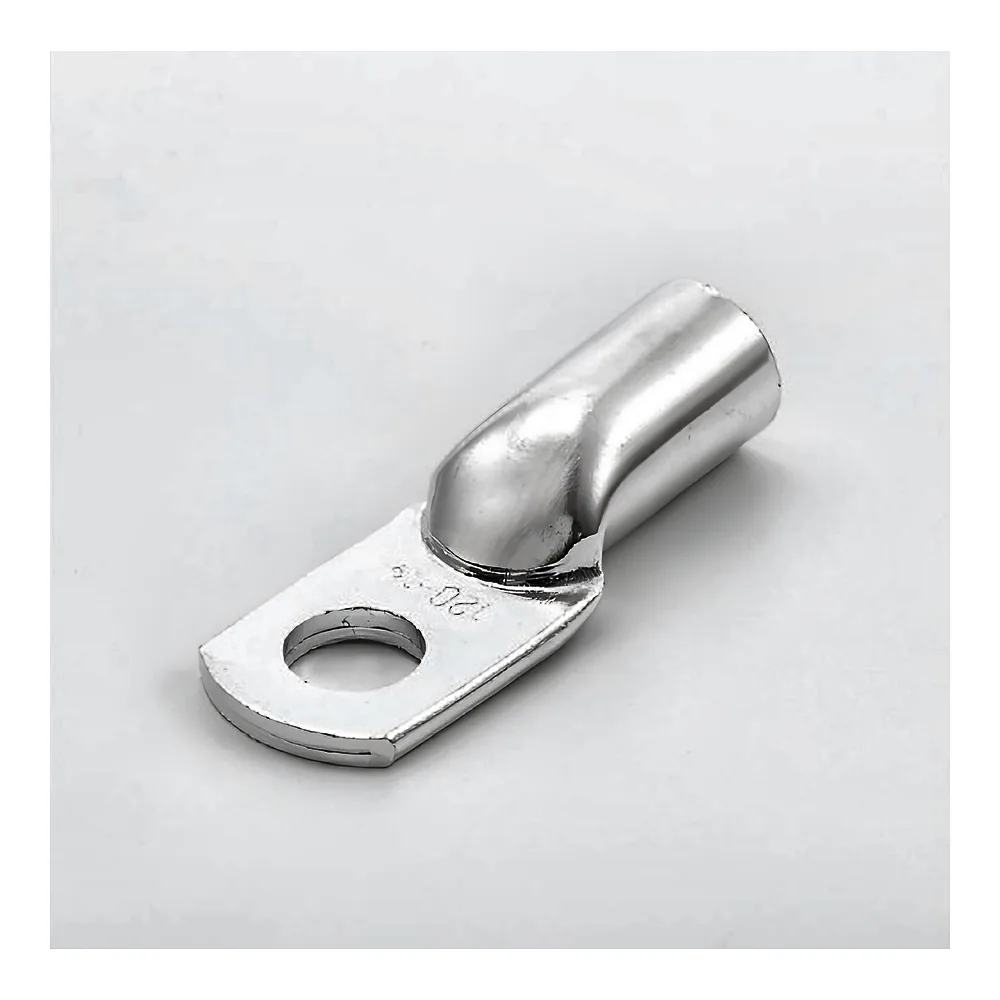

Наконечник мідний луджений JG-120/14 TECHNO SYSTEM TNSy5500500

Наконечник мідний луджений JG-120/14 TECHNO SYSTEM (артикул TNSy5500500) призначений для оконцювання мідних жил перерізом 120 мм² методом опресування. Отвір під болт - 14 мм, робоча напруга - до 10 кВ. Це кабельний наконечник для тих випадків, коли силову жилу треба надійно підвести до шини або клемної колодки під болт.

Переваги

• Луджена мідь - корпус зроблено з міді із захисним олов'яним покриттям, тож жила і наконечник працюють у парі без зайвих переходів.
• Опресування - з'єднання з проводом нероз'ємне, без пайки й додаткових матеріалів.
• Отвір 14 мм - під болт відповідного діаметра, щоб наконечник сів на шину без підгонки.
• До 10 кВ - запас за напругою для силових ліній.

Де застосовується

• підключення потужного мідного кабелю в приватному будинку до вводу чи розподільного пристрою;
• оконцювання силових кабелів 120 мм² у розподільних щитах, на підстанціях і в промислових лініях;
• ремонт і заміна наконечників на існуючих мідних жилах.

Технічні особливості

Тип наконечника - прямий, серія JG. Переріз проводу - 120 мм², діаметр отвору під болт - 14 мм, метод фіксації на проводі - опресування. Розміри: довжина 73 мм, висота 28 мм. Нормальні умови експлуатації: температура від -40 до +80 °C, відносна вологість не більше 90 %. Сертифікація в Україні добровільна, за вимогами ДСТУ EN 60947-1:2017.

Типова помилка при виборі - дивитися лише на переріз жили й забути про діаметр отвору. Якщо отвір не збігається з болтом на шині, наконечник доведеться міняти вже на об'єкті. Жилу перед опресуванням зачищайте від ізоляції, наконечник розрахований саме на попередньо зачищений мідний провід.

Чому в ЛІНА

До цього наконечника в нас доступний паспорт у форматі PDF, який можна завантажити з картки товару. Це зручно, коли документи потрібні для проєкту чи приймання робіт.
