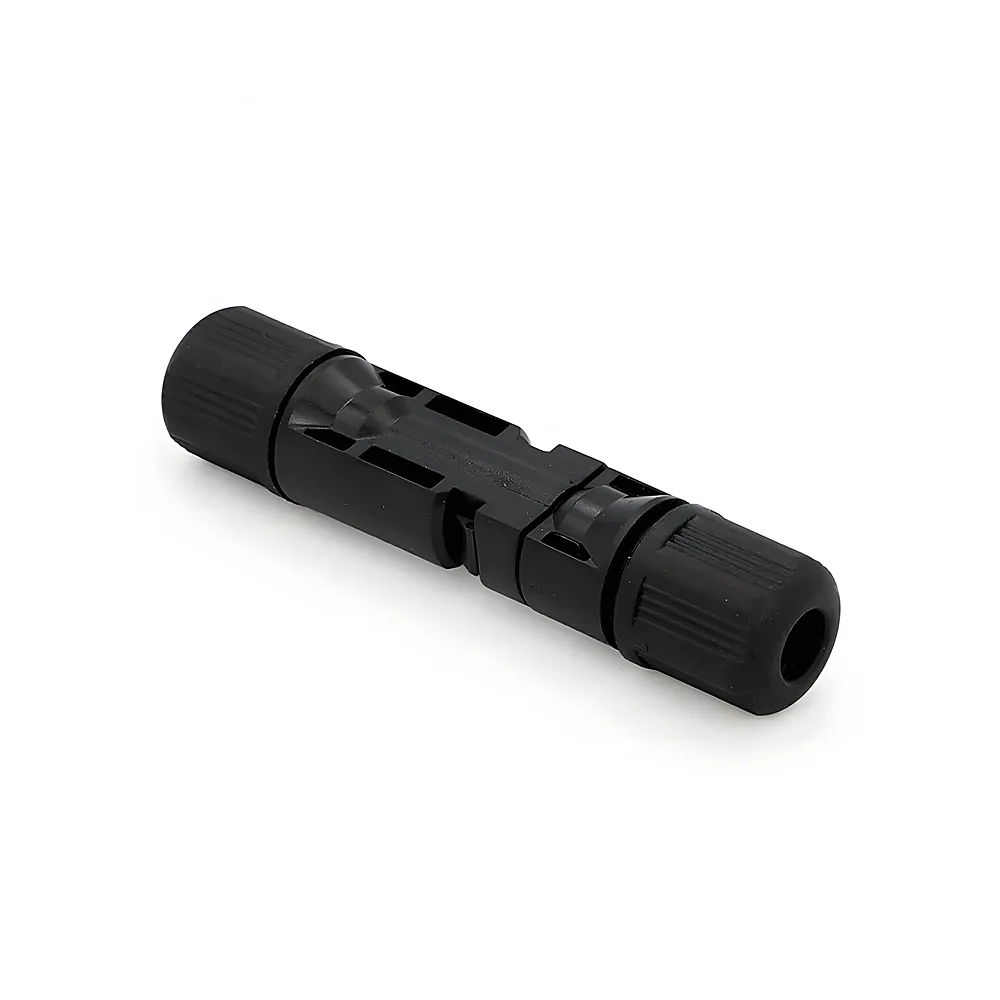

Конектор MC4 6 мм TAK.EL 507001

Name: Конектор MC4 6 мм TAK.EL 507001
Brand: TAK.EL
SKU: 00198852
Price: 40.7 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

Хіт

40⁷⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 198852
Виробник: TAK.EL
Артикул: 507001
Тип виробу: Конектор
Адаптер
З'єднувальна гільза(9)
Конектор(5)
Серія: MC4
Переріз: 6 мм²
1 мм²(2)
2,5 мм²
4 мм²
6 мм²(3)
10 мм²
16 мм²(2)
25 мм²
GTY-4-nl
Довжина: 89 мм
18 мм(2)
20 мм(3)
25 мм
30 мм
40 мм
45 мм
67 мм
69 мм
89 мм
107,75 мм
Ступінь захисту: IP67
Матеріал: Мідь з лудінням; полікарбонат; гума
Розмір: МС4 конектор 6 мм²
Сумісність: Ключ Тип 2 (507393) Ключ Тип 5 (507394)
Типорозмір: 3 мм

Усі характеристики

Код	00198852
Виробник	TAK.EL
Артикул виробника	507001
Серія	MC4
Діаметр	18 мм
Діапазон робочих температур	-40...+90 °C
Довжина	89 мм
Довжина ділянки 1	54,5 мм
Довжина ділянки 2	55,75 мм
Зовнішній діаметр	18 мм
Кількість в упаковці	100 шт
Кількість точок підключення	1
Матеріал	Мідь з лудінням; полікарбонат; гума
Модель	507001
Напруга живлення	1000 В
Номінальна напруга DC	1000 В
Номінальний струм	30 А
Опір контакту	? 0,6
Переріз	6 мм²
Розмір	МС4 конектор 6 мм²
Ступінь захисту	IP67
Сумісність	Ключ Тип 2 (507393) Ключ Тип 5 (507394)
Температура прокладки та монтажу, не нижче	від -10 °C
Типорозмір	3 мм

Опис

Конектор MC4 6 мм TAK.EL 507001 - це роз'єм для фотоелектричних систем, який з'єднує сонячні панелі між собою або з інвертором. Ви отримуєте герметичне з'єднання, яке не боїться вологи й пилу завдяки ступеню захисту IP-67. Мідні контакти з лудінням забезпечують стабільний опір не більше 0,6 Ом, що знижує втрати енергії.

Ключові переваги

Розрахований на постійний струм до 1000 В і струм до 30 А - підходить для більшості побутових сонячних станцій.
Працює в діапазоні температур від -40 до +90 °C, тому не вийде з ладу ні в мороз, ні на сонці.
Корпус із полікарбонату та гуми витримує ультрафіолет і механічні навантаження.
Розрахований на переріз кабелю 6 мм² - поширений тип для сонячних систем.
Продається парою, що спрощує підбір: один конектор на плюс, другий на мінус.

Де застосовується

У приватному будинку - для з'єднання сонячних панелей на даху або на землі. На об'єктах комерційної сонячної генерації - для монтажу великих масивів панелей, де потрібна надійна фіксація кожного з'єднання.

Технічні особливості

Конектор серії MC4 сумісний із ключами тип 2 (арт. 507393) і тип 5 (арт. 507394) - це важливо, бо без правильного ключа ви не зафіксуєте з'єднання з потрібним моментом. Монтаж виконують за температури не нижче -10 °C, інакше полікарбонат стає крихким. Довжина ділянки 1 - 54,5 мм, ділянки 2 - 55,75 мм, зовнішній діаметр 18 мм - це впливає на те, як конектор лягає в руку під час обтиску. Опір контактів нормується на рівні ≤0,6 Ом: якщо вимірюєте більше - перевіряйте якість обтиску, це типова помилка новачків.
