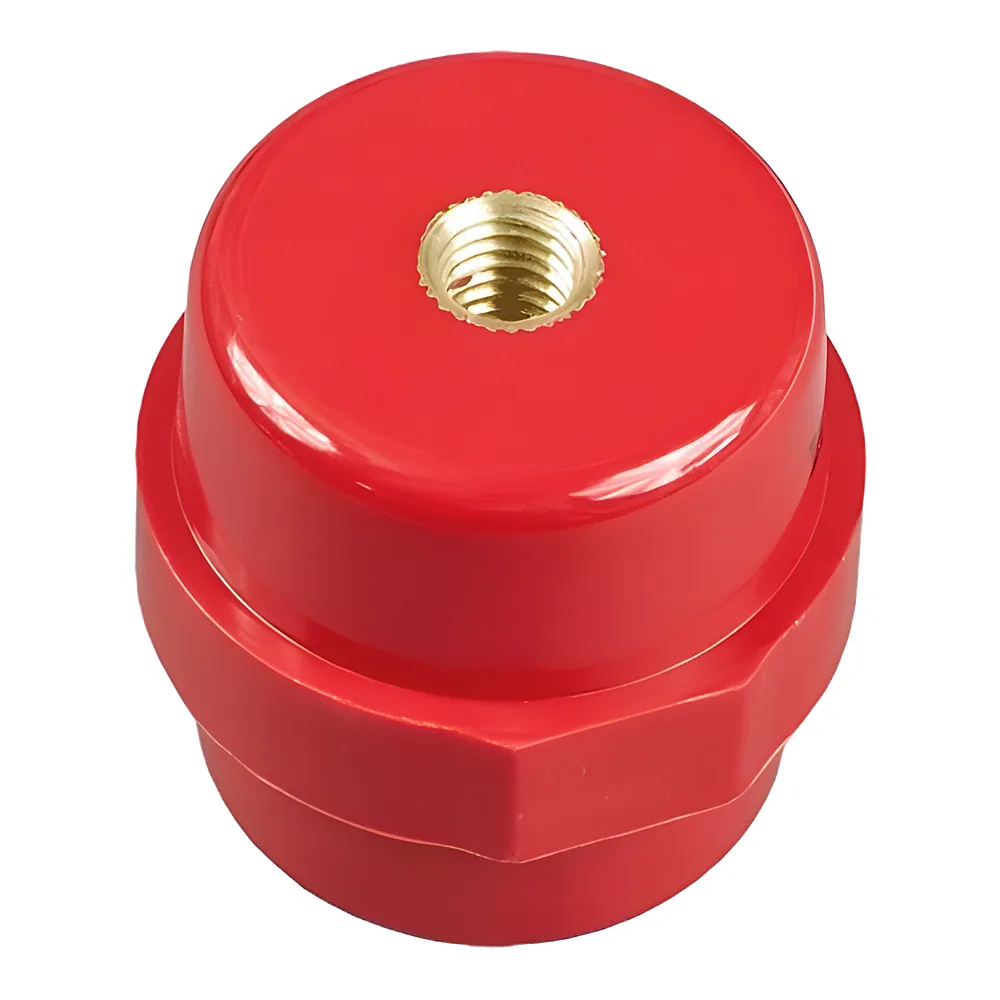

Ізолятор SM76 М10 без болтів TECHNO SYSTEM TNSy5500404

Name: Ізолятор SM76 М10 без болтів TECHNO SYSTEM TNSy5500404
Brand: TECHNO SYSTEM
SKU: 00228865
Price: 49.63 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

49⁶³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228865
Виробник: TECHNO SYSTEM
Артикул: TNSy5500404
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(44)
Ізолятор ступінчатий(3)
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(24)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(37)
Полімер (негорючий)(4)
Момент затягування: 12 Н·м
4 Н·м
6 Н·м(3)
10 Н·м(16)
12 Н·м(4)
Напруга пробою: 25 кВ

Усі характеристики

Код	00228865
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5500404
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	12 Н·м
Напруга пробою	25 кВ
Номінальна робоча напруга, не більше	1500 В
Різьба	M10
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

Ізолятор SM76 М10 без болтів TECHNO SYSTEM TNSy5500404 - це шинний ізолятор типу «бочонок», який фіксує струмопровідну шину в шафі й ізолює її від корпусу та панелей. Корпус виконаний з карболіту, у ньому сидить латунна різьбова втулка M10. Болти в комплект не входять, їх підбирають окремо.

Переваги

Напруга пробою 25 кВ - при робочій напрузі не більше 1500 В запас по ізоляції дуже великий.
Корпус з карболіту - стійкий до механічного впливу, негорючий, має високий електричний опір.
Латунна втулка M10 - різьба під болт не зривається так легко, як у пластику, і тримає момент затяжки 12 Н·м.
Робочий діапазон від -40 до +60 °C - підходить і для неопалюваних приміщень.
Гарантія 1 рік на виріб.

Де застосовується

Невеликий розподільний щит у гаражі чи майстерні, де шини потрібно закріпити на монтажній пластині.
Силові шафи та збірки на підприємствах, де шина іде через увесь відсік і потребує проміжних опор.

Технічні особливості

Ізолятор кріпиться одним боком болтом до монтажної пластини або корпусу, а до другого боку болтом прикручується шина. Шина ставиться мінімум на два ізолятори, по одному на кінцях. Якщо шина довга, додайте проміжні, кількість залежить від схеми монтажу. Типова помилка: замовити ізолятор і забути, що болтів у ньому немає, а різьба тут M10. Затягуйте з моментом 12 Н·м, не на око. Експлуатація допускається при відносній вологості 75 % за 15 °C та до 90 % за 40 °C. Це 1 полюс, серія SM, типорозмір 76. Після завершення служби виріб передають спеціалізованому підприємству.

Комплектація

Сам ізолятор. Болти не входять.

Чому в ЛІНА

Наявність і терміни відправки уточнюйте в нашого менеджера, документи для юридичних осіб підготуємо за запитом. Паспорт виробу доступний у форматі PDF.
