Ізолятор SM65 М10 з болтом TECHNO SYSTEM TNSy5501141

Name: Ізолятор SM65 М10 з болтом TECHNO SYSTEM TNSy5501141
Brand: TECHNO SYSTEM
SKU: 00207220
Price: 54.35 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

54³⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 207220
Виробник: TECHNO SYSTEM
Артикул: TNSy5501141
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(36)
Ізолятор ступінчатий
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(16)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(29)
Полімер (негорючий)(4)
Момент затягування: 12 Н·м
4 Н·м
6 Н·м(2)
10 Н·м(10)
12 Н·м(3)
Напруга пробою: 22 кВ

Усі характеристики

Код	00207220
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5501141
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	12 Н·м
Напруга пробою	22 кВ
Номінальна робоча напруга, не більше	600 В
Різьба	M10
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

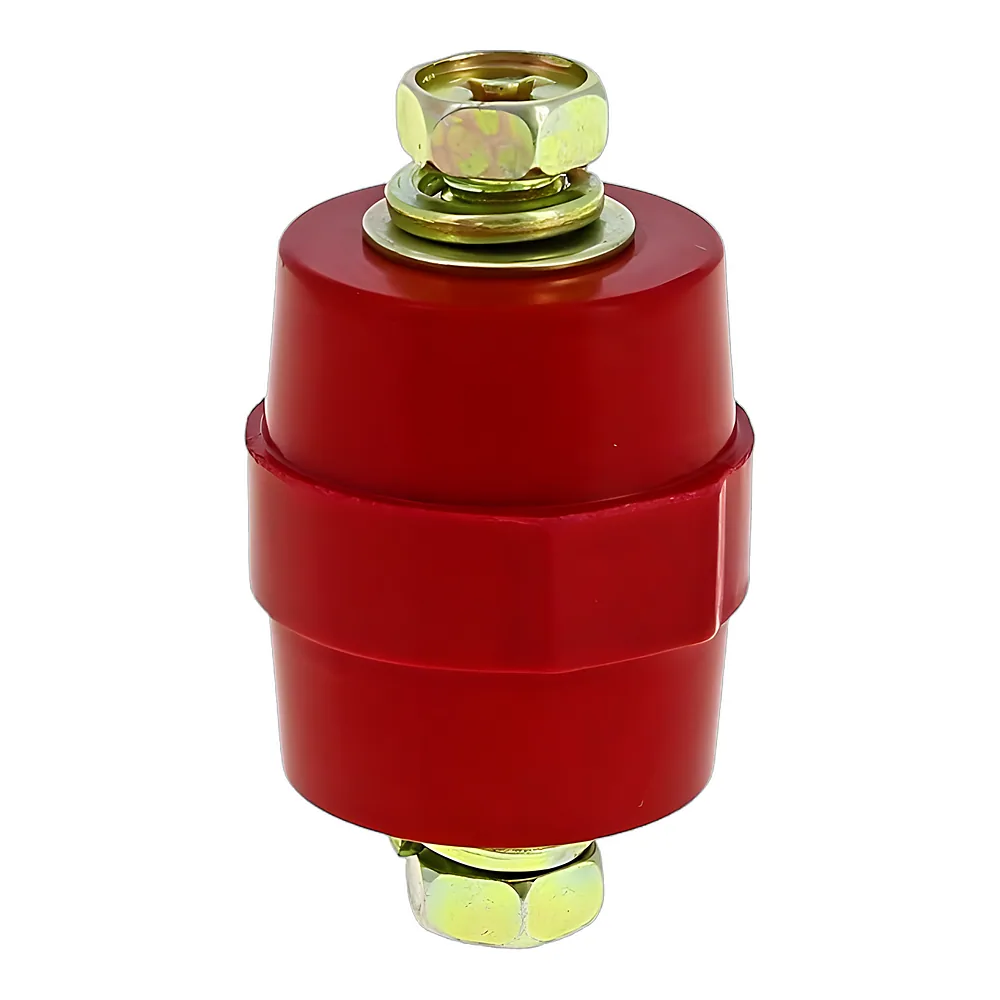

Ізолятор SM65 М10 з болтом TECHNO SYSTEM TNSy5501141 - це шинний ізолятор типу «бочонок», на якому струмопровідна шина кріпиться всередині силової шафи чи збірки й відокремлюється від корпусу та монтажних панелей. Корпус зроблено з карболіту, різьбова втулка латунна, а болт М10 уже йде в комплекті.

Переваги

Напруга пробою 22 кВ - запас по ізоляції великий, адже номінальна робоча напруга цього ізолятора не більше 600 В.
Корпус із карболіту - матеріал стійкий до механічного впливу, негорючий і має високий електричний опір.
Латунна втулка з різьбою M10 - різьба сидить у металі, а не в тілі корпусу.
Болт у комплекті - окремо підбирати кріплення до монтажної пластини не потрібно.
Від -40 до +60 °C - підходить і для неопалюваних приміщень.

Де застосовується

Розподільний щит у приватному будинку чи гаражі, де шина N або PE кріпиться на монтажній пластині.
Силові шафи й збірки на виробництві, у складських та торгових приміщеннях.
Шинні вузли в щитах, які збирає електромонтажна бригада серіями.

Технічні особливості

Ізолятор однополюсний, типорозмір 65, серія SM. З одного боку він кріпиться болтом до монтажної пластини або корпусу, з іншого до нього притискається шина. Момент затягування - 12 Н·м, і краще брати динамометричний ключ, а не затягувати на око: різьбова втулка і корпус цього не люблять. Кожну шину ставлять мінімум на два ізолятори, по кінцях, а за довжини шини додають проміжні, залежно від схеми монтажу. Відносна вологість допускається до 90 % за 40 °C (75 % за 15 °C).

Комплектація

Ізолятор SM65 із болтом М10.

Чому в ЛІНА

Підкажемо, скільки ізоляторів потрібно під вашу довжину шини, і оформимо документи для юросіб. На виріб діє гарантія 1 рік, паспорт можна завантажити в PDF.
