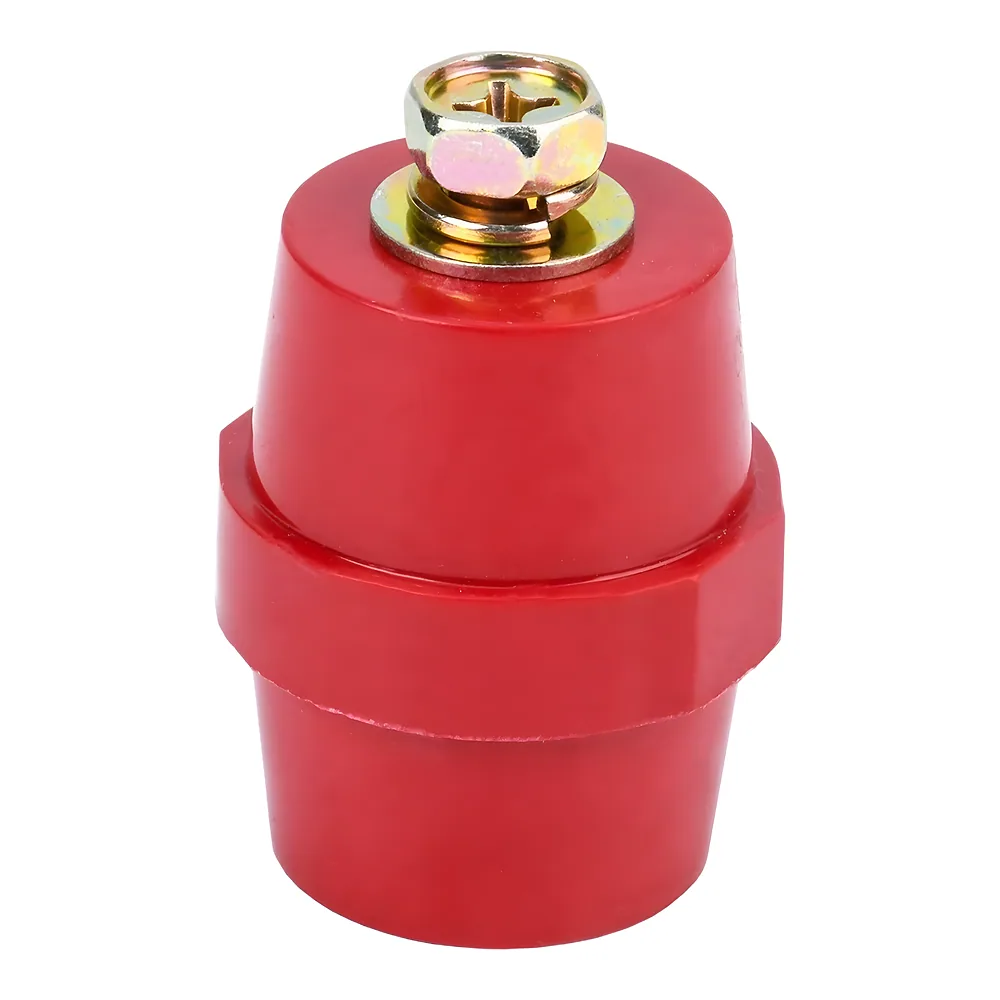

Ізолятор SM45 М8 з болтом TECHNO SYSTEM TNSy5500005

Name: Ізолятор SM45 М8 з болтом TECHNO SYSTEM TNSy5500005
Brand: TECHNO SYSTEM
SKU: 00228845
Price: 32.31 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

32³¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228845
Виробник: TECHNO SYSTEM
Артикул: TNSy5500005
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(44)
Ізолятор ступінчатий(3)
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(24)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(37)
Полімер (негорючий)(4)
Момент затягування: 10 Н·м
4 Н·м
6 Н·м(3)
10 Н·м(16)
12 Н·м(4)
Напруга пробою: 14 кВ

Усі характеристики

Код	00228845
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5500005
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	10 Н·м
Напруга пробою	14 кВ
Номінальна робоча напруга, не більше	600 В
Різьба	M8
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

Ізолятор SM45 М8 з болтом TECHNO SYSTEM TNSy5500005 - це шинний ізолятор типу «бочонок», на якому в щиті тримається струмопровідна шина. Він відокремлює шину від корпусу та монтажної пластини, тому струмопровідна частина не торкається металу шафи. Болт уже в комплекті, окреме кріплення підбирати не доведеться.

Переваги

Напруга пробою 14 кВ - з великим запасом перекриває робочу напругу до 600 В.
Корпус з карболіту - матеріал стійкий до механічного впливу й має високий електричний опір.
Латунна втулка з різьбою М8 - болт сидить у металі, а не в пластику.
Від -40 до +60 °C - ізолятор розрахований на такий діапазон робочих температур.
Болти в комплекті - можна монтувати одразу після розпакування.

Де застосовується

Невеликий домашній щит або збірка, де шини розводять фази й нуль.
Силові шафи та розподільні щити на об'єктах, де шини кріплять на монтажній пластині.

Технічні особливості

Це однополюсний ізолятор серії SM, типорозмір 45, різьба М8, момент затягування 10 Н·м. Одним боком він кріпиться болтом до пластини чи корпусу, а з іншого боку до нього прикручують шину. Кожну шину ставлять мінімум на два ізолятори, по кінцях. Типова помилка - обмежитися лише крайніми точками на довгій шині, хоча залежно від схеми та довжини потрібні ще й проміжні. Допустима відносна вологість: 75 % за 15 °C і до 90 % за 40 °C. Паспорт доступний у форматі PDF, гарантія виробника - 1 рік.
