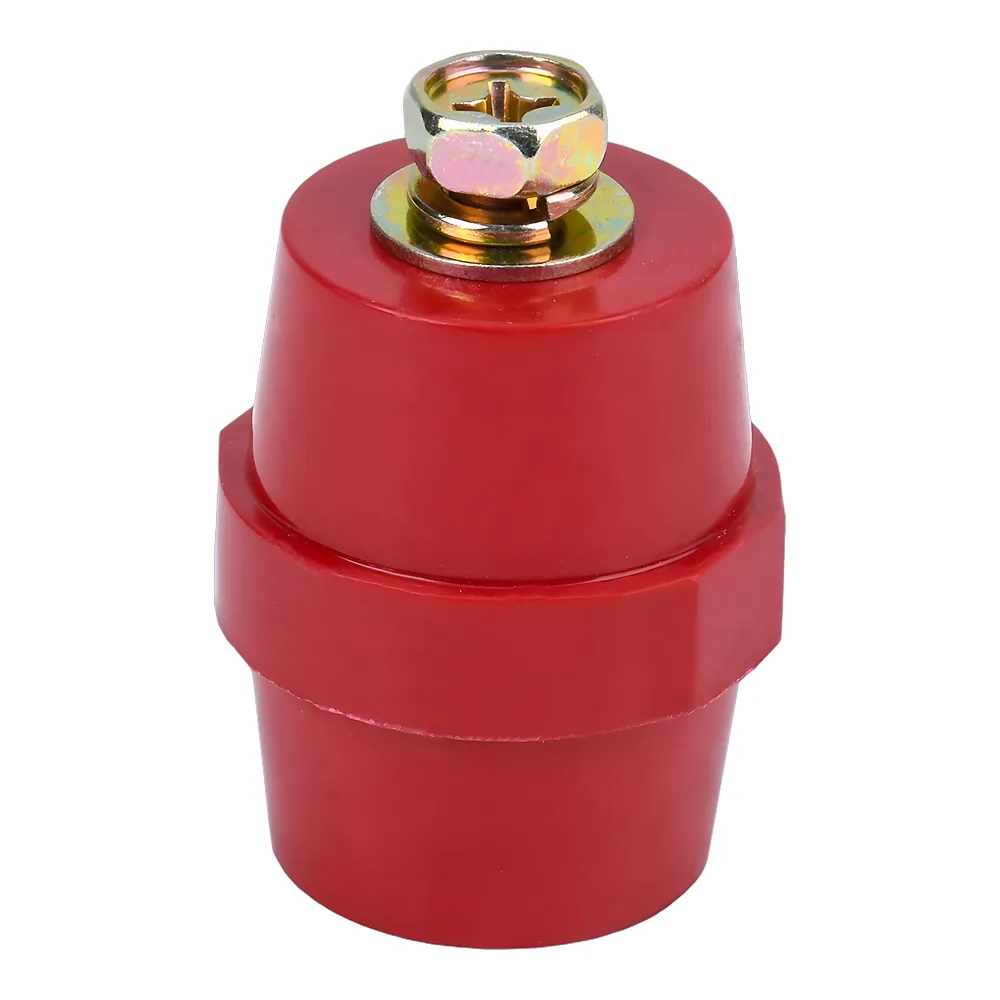

Ізолятор SM45 М10 з болтом TECHNO SYSTEM TNSy5502643

Name: Ізолятор SM45 М10 з болтом TECHNO SYSTEM TNSy5502643
Brand: TECHNO SYSTEM
SKU: 00228846
Price: 33.93 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

33⁹³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228846
Виробник: TECHNO SYSTEM
Артикул: TNSy5502643
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(36)
Ізолятор ступінчатий
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(16)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(29)
Полімер (негорючий)(4)
Момент затягування: 10 Н·м
4 Н·м
6 Н·м(2)
10 Н·м(10)
12 Н·м(3)
Напруга пробою: 14 кВ

Усі характеристики

Код	00228846
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5502643
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	10 Н·м
Напруга пробою	14 кВ
Номінальна робоча напруга, не більше	600 В
Різьба	M10
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

Ізолятор шинний SM45 М10 з болтом TECHNO SYSTEM (артикул TNSy5502643) фіксує струмопровідну шину в щиті й відокремлює її від корпусу та монтажної пластини. Це однополюсний ізолятор типу «бочонок», болт у комплекті. Його ставлять у силові шафи та збірки, де шини розподіляють електроенергію всередині щита.

Переваги

Напруга пробою 14 кВ - при робочій напрузі до 600 В запас по ізоляції дуже великий.
Корпус із карболіту - матеріал стійкий до механічного впливу, негорючий, з високим електричним опором.
Латунна втулка з різьбою M10 - під неї підходить болт, який уже лежить у комплекті.
Від -40 до +60 °C - діапазон робочих температур, який перекриває і холодні, і гарячі щитові.
Гарантія 1 рік.

Де застосовується

Силові щити та шафи, де шини кріплять до монтажної пластини.
Збірні розподільні щити на об'єктах, де потрібна ізоляція шин від корпусу й панелей.

Технічні особливості

Ізолятор кріпиться одним боком болтом до монтажної пластини або корпусу, до іншого боку прикручується шина. Момент затягування - 10 Н·м, різьба - M10, типорозмір - 45, серія SM. Умови експлуатації: відносна вологість 75 % за 15 °C, максимум 90 % за 40 °C.

Одна шина тримається мінімум на двох ізоляторах, по краях. Типова помилка - поставити тільки крайні на довгій шині: залежно від схеми монтажу й довжини потрібні ще й проміжні.
