Ізолятор SM40 М8 без болтів TECHNO SYSTEM TNSy5500401

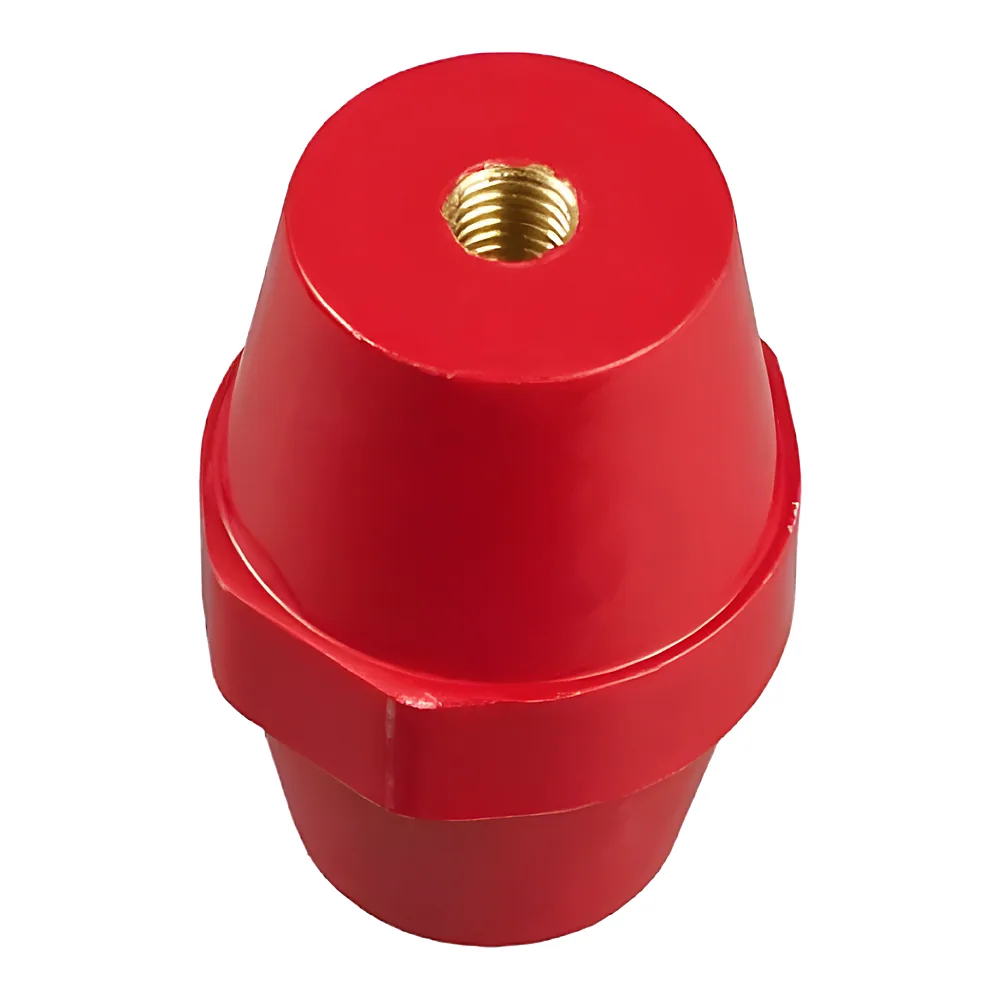

Ізолятор SM40 М8 без болтів TECHNO SYSTEM TNSy5500401 фіксує струмопровідну шину в щиті й відокремлює її від корпусу та монтажної панелі. Це шинний ізолятор типу «бочонок», однополюсний, з латунною різьбовою втулкою під М8. Якщо ви збираєте або ремонтуєте силову збірку, такий опорний ізолятор для шин потрібен на кожному кінці шини.

Переваги

• Напруга пробою 12 кВ - при робочій напрузі до 600 В це серйозний запас по ізоляції між шиною та корпусом.
• Корпус із карболіту - матеріал стійкий до механічного впливу, а різьбова втулка латунна, тому болт М8 закручується в метал, а не в пластик.
• Температури від -40 до +60 °C - ізолятор розрахований на вологість 75 % за 15 °C і до 90 % за 40 °C.
• Гарантія 1 рік - на виріб є паспорт, його можна завантажити у форматі PDF у картці товару.

Де застосовується

• Збірка невеликого щита для майстерні чи гаража, де шини треба закріпити на монтажній пластині.
• Силові шафи та розподільні збірки на об'єктах, де шини розводять електроенергію всередині щита.

Технічні особливості

Ізолятор кріпиться одним боком болтом до монтажної пластини або корпусу, до іншого боку приєднується шина. Момент затягування - 10 Н·м, різьба М8. Кожна шина лягає мінімум на два ізолятори, по одному на кінцях, а на довгих шинах ставлять ще й проміжні, залежно від схеми монтажу. Габарити за кресленням, мм: A 40, B 10, C 9, D 33, E 40. Серія SM, типорозмір 40; є й варіант цієї моделі з болтом.

Комплектація

Болти в комплект не входять. Типова помилка - замовити ізолятори й виявити на монтажі, що кріпити їх нічим, тому болти М8 беріть одразу.

Чому в ЛІНА

Ми даємо в картці паспорт виробу у форматі PDF, а гарантійний термін на ізолятор складає 1 рік.
