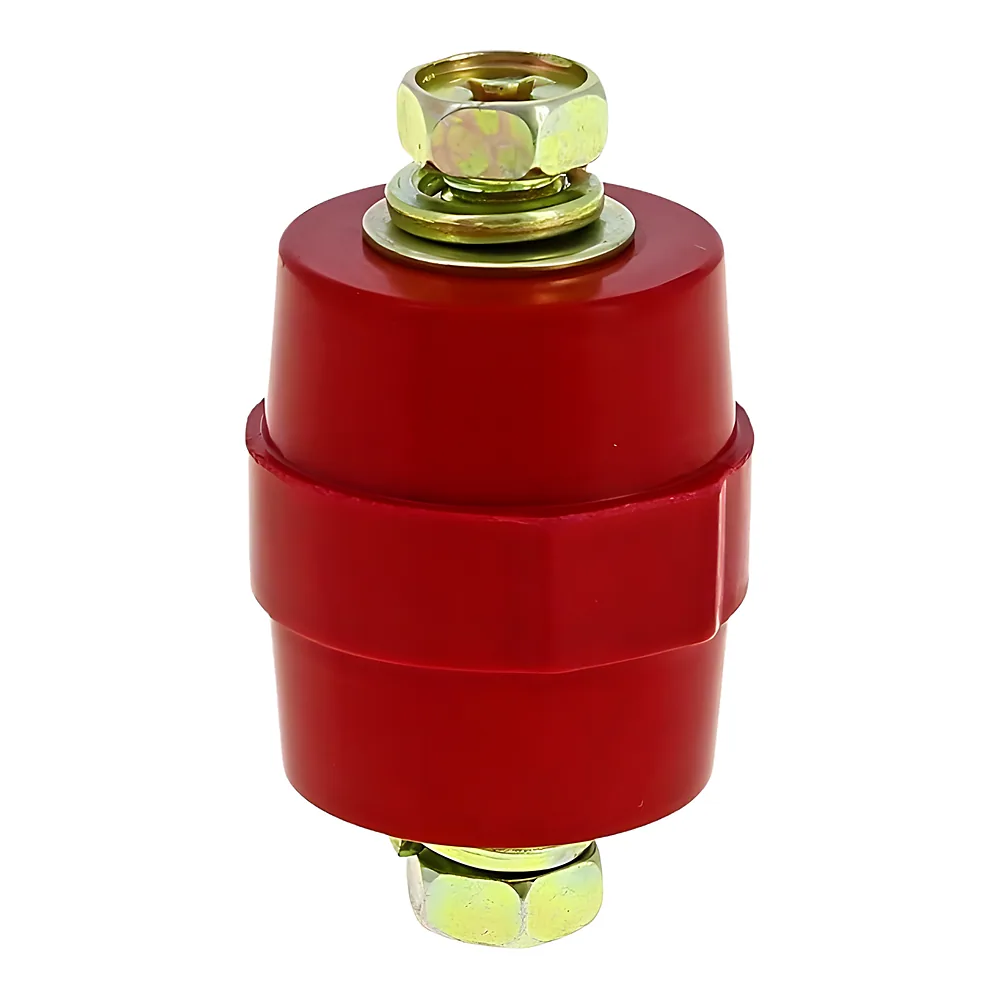

Ізолятор SM35 М8 з болтом TECHNO SYSTEM TNSy5500003

Name: Ізолятор SM35 М8 з болтом TECHNO SYSTEM TNSy5500003
Brand: TECHNO SYSTEM
SKU: 00219909
Price: 24.57 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

24⁵⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 219909
Виробник: TECHNO SYSTEM
Артикул: TNSy5500003
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(44)
Ізолятор ступінчатий(3)
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(24)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(37)
Полімер (негорючий)(4)
Момент затягування: 10 Н·м
4 Н·м
6 Н·м(3)
10 Н·м(16)
12 Н·м(4)
Напруга пробою: 10 кВ

Усі характеристики

Код	00219909
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5500003
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	10 Н·м
Напруга пробою	10 кВ
Номінальна робоча напруга, не більше	600 В
Різьба	M8
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

Ізолятор SM35 М8 з болтом TECHNO SYSTEM TNSy5500003 - це шинний ізолятор типу «бочонок», який утримує струмопровідну шину всередині щита й ізолює її від корпусу та монтажної панелі. Болт уже в комплекті, тому шукати кріплення окремо не доведеться. Такий шинний ізолятор розрахований на робочу напругу до 600 В.

Переваги

Напруга пробою 10 кВ - значний запас над робочою напругою до 600 В, тож шина надійно відділена від металу шафи.
Корпус із карболіту - матеріал стійкий до механічного впливу, негорючий і має високий електричний опір.
Латунна різьбова втулка M8 - різьба у втулці не зривається так легко, як у пластику, і добре тримає болт під моментом затяжки.
Робота від -40 до +60 °C - підходить і для неопалюваних приміщень.

Де застосовується

Збирання власного щита з шинним розподілом, коли потрібно закріпити шину на монтажній пластині.
Силові шафи та збірки на об'єктах, де шини розводять електроенергію між групами апаратів.

Технічні особливості

Це однополюсний ізолятор серії SM, типорозмір 35, з різьбою M8. Болт затягують з моментом 10 Н·м, і краще робити це динамометричним ключем, а не на око. З одного боку ізолятор кріпиться болтом до пластини чи корпусу, з іншого до нього притискають шину. Типова помилка - поставити шину лише на один ізолятор: мінімум потрібно два, на кінцях, а проміжні додають залежно від схеми й довжини шини. Допустима відносна вологість: 75 % за 15 °C і до 90 % за 40 °C. Код товару 219909.
