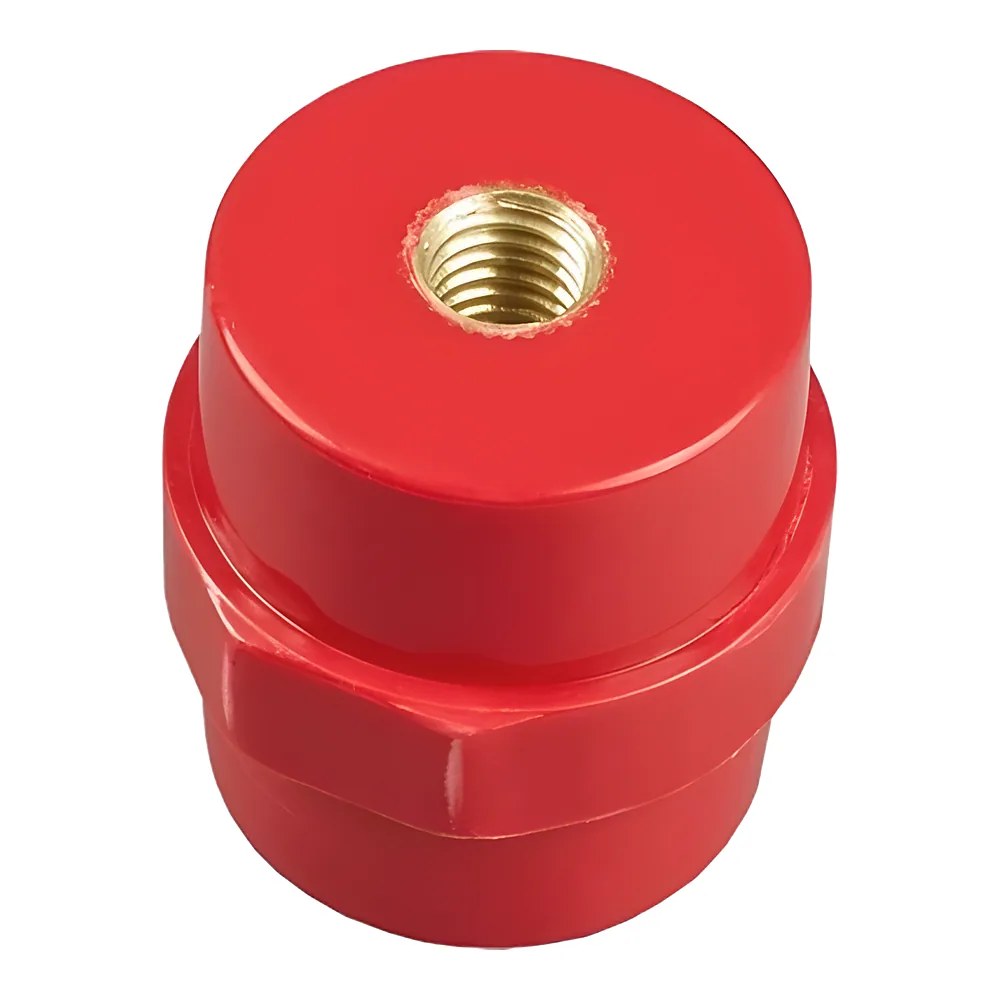

Ізолятор SM35 М8 без болтів TECHNO SYSTEM TNSy5500400

Name: Ізолятор SM35 М8 без болтів TECHNO SYSTEM TNSy5500400
Brand: TECHNO SYSTEM
SKU: 00228858
Price: 20.32 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

20³² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228858
Виробник: TECHNO SYSTEM
Артикул: TNSy5500400
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(44)
Ізолятор ступінчатий(3)
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(24)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(37)
Полімер (негорючий)(4)
Момент затягування: 10 Н·м
4 Н·м
6 Н·м(3)
10 Н·м(16)
12 Н·м(4)
Напруга пробою: 10 кВ

Усі характеристики

Код	00228858
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5500400
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	10 Н·м
Напруга пробою	10 кВ
Номінальна робоча напруга, не більше	600 В
Різьба	M8
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

Ізолятор SM35 М8 без болтів TECHNO SYSTEM TNSy5500400 - це шинний ізолятор типу «бочонок», на якому тримається струмопровідна шина всередині щита. Він відокремлює шину від корпусу та монтажної пластини, тому напруга не потрапляє туди, де її бути не повинно. Для збірки силового щита це проста деталь, але без неї шини нічим закріпити.

Переваги

Напруга пробою 10 кВ - це великий запас порівняно з робочою напругою до 600 В.
Корпус з карболіту - матеріал стійкий до механічного впливу й має високий електричний опір, а латунна різьбова втулка надійно тримає різьбу М8.
Температура від -40 до +60 °C - ізолятор працює і в неопалюваних приміщеннях. Допустима відносна вологість: 75 % за 15 °C та до 90 % за 40 °C.
Гарантія 1 рік від виробника.

Де застосовується

Збірка силового щита для власного будинку чи майстерні, де шини потрібно закріпити на монтажній пластині.
Розподільні шафи та збірки на об'єктах: шини фіксують на кінцях, а за потреби ставлять проміжні опори.

Технічні особливості

Це однополюсний ізолятор серії SM, типорозмір 35, з різьбою М8. Номінальна робоча напруга - не більше 600 В, момент затягування - 10 Н·м. З одного боку ізолятор кріпиться болтом до монтажної пластини чи корпусу, з іншого до нього кріпиться шина. Кожну шину ставлять мінімум на два ізолятори, на її кінці; проміжні потрібні залежно від схеми монтажу та довжини шини. Типова помилка - замовити ізолятори й лише на складанні виявити, що болтів немає. Підготуйте болти М8 заздалегідь і не перетягуйте їх понад 10 Н·м.
