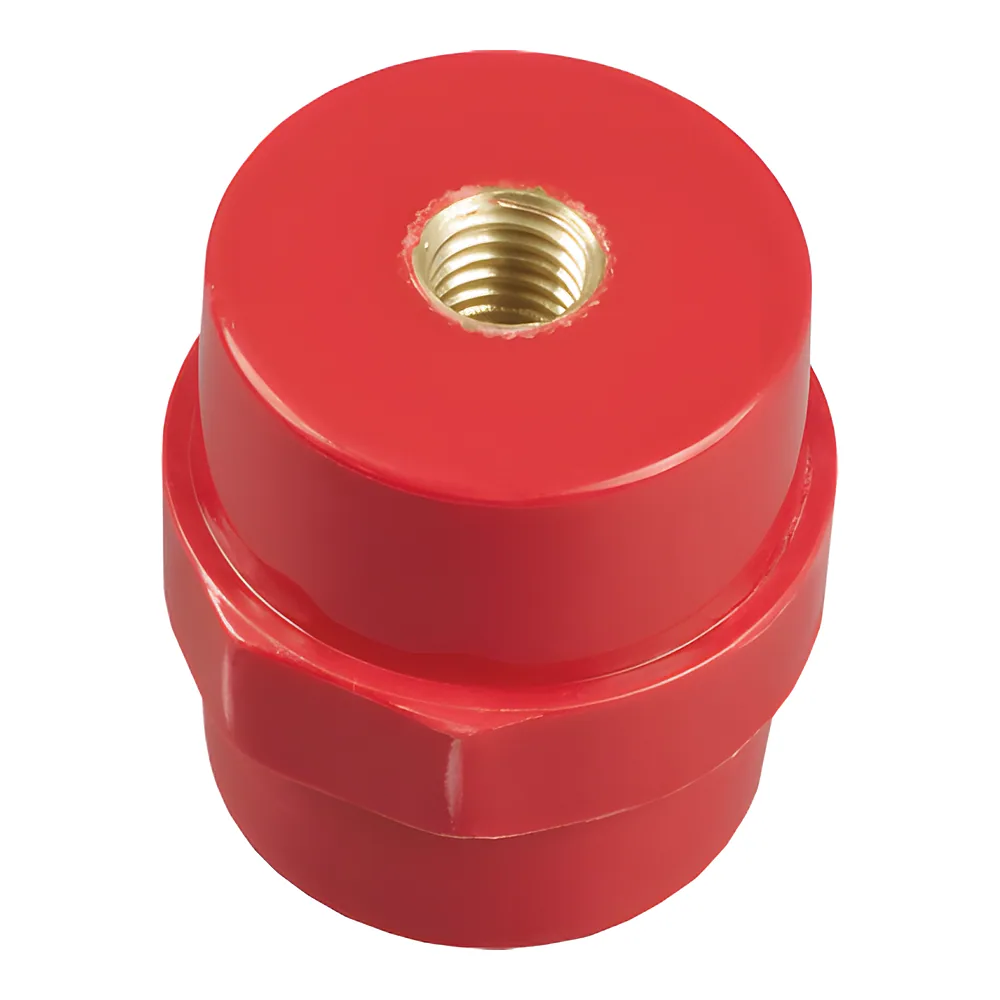

Ізолятор SM35 М6 без болтів TECHNO SYSTEM TNSy5502638

Name: Ізолятор SM35 М6 без болтів TECHNO SYSTEM TNSy5502638
Brand: TECHNO SYSTEM
SKU: 00228857
Price: 19.29 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

19²⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228857
Виробник: TECHNO SYSTEM
Артикул: TNSy5502638
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(36)
Ізолятор ступінчатий
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(16)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(29)
Полімер (негорючий)(4)
Момент затягування: 10 Н·м
4 Н·м
6 Н·м(2)
10 Н·м(10)
12 Н·м(3)
Напруга пробою: 10 кВ

Усі характеристики

Код	00228857
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5502638
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	10 Н·м
Напруга пробою	10 кВ
Номінальна робоча напруга, не більше	600 В
Різьба	М6
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

Ізолятор SM35 М6 без болтів TECHNO SYSTEM TNSy5502638 - це шинний ізолятор типу «бочонок», на якому кріпиться струмопровідна шина всередині силової шафи чи щита. Він відокремлює шину від корпусу та монтажної пластини, тому струмопровідна частина не торкається металу панелей. Болти М6 у комплект не входять, їх потрібно мати під рукою до початку збирання.

Переваги

Напруга пробою 10 кВ - робоча напруга до 600 В, тож запас по ізоляції суттєвий.
Корпус із карболіту - полімер, стійкий до механічного впливу, негорючий і з високим електричним опором. Різьбова втулка виконана з латуні.
Від -40 до +60 °C - у цьому діапазоні температур довкілля ізолятор працює за паспортом; допустима вологість до 90 % за 40 °C.
Гарантія 1 рік - паспорт виробу можна завантажити у форматі PDF.

Де застосовується

Збирання власного розподільного щита, де шини потрібно закріпити та ізолювати від корпусу.
Силові шафи й збірки на об'єктах, де через шини розподіляють електроенергію між групами силових провідників.

Технічні особливості

Ізолятор однополюсний, типорозмір 35, серія SM, різьба М6. Момент затягування - 10 Н·м. З одного боку його болтом фіксують до монтажної пластини або корпусу, з іншого кріплять шину. Типова помилка - поставити шину на один ізолятор або лише на кінці при довгому прольоті: мінімум два ізолятори на кінцях шини потрібні завжди, а проміжні додають залежно від довжини шини та схеми монтажу.
