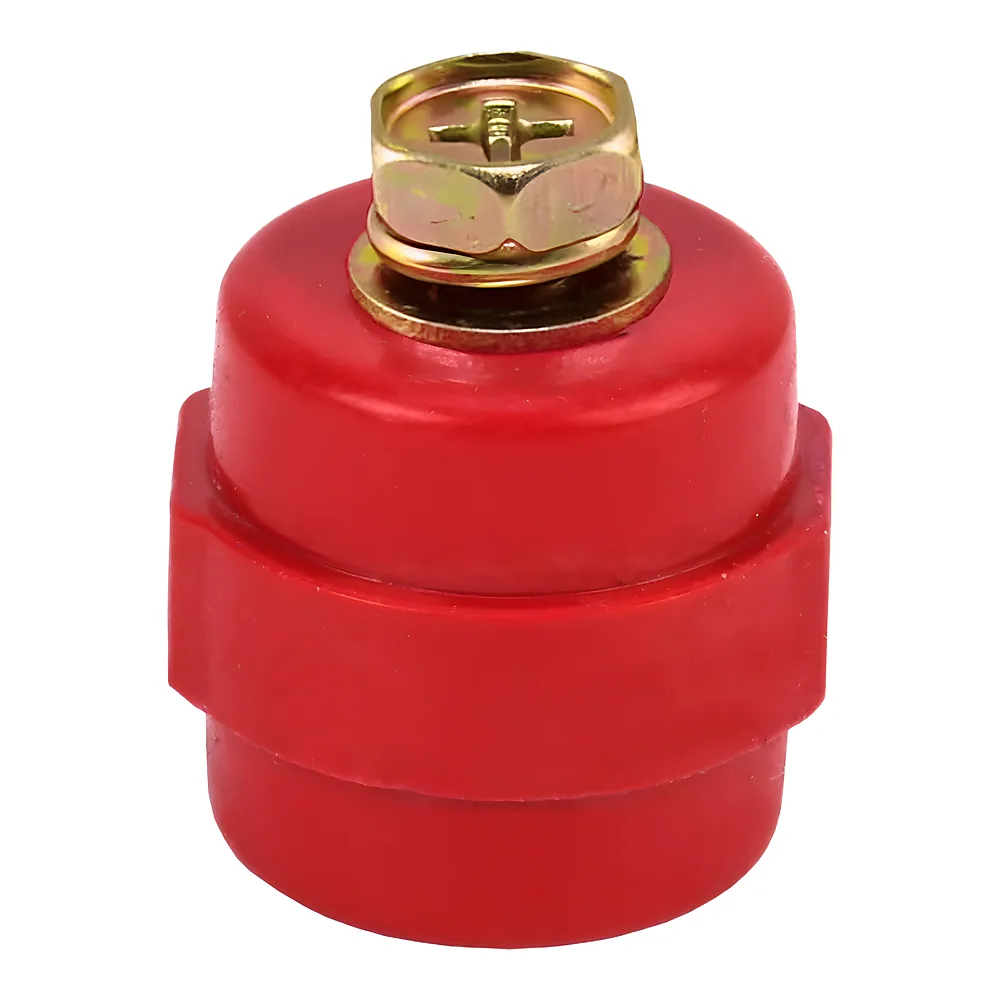

Ізолятор SM30 М6 з болтом TECHNO SYSTEM TNSy5502637

Name: Ізолятор SM30 М6 з болтом TECHNO SYSTEM TNSy5502637
Brand: TECHNO SYSTEM
SKU: 00228843
Price: 20.88 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

20⁸⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228843
Виробник: TECHNO SYSTEM
Артикул: TNSy5502637
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(36)
Ізолятор ступінчатий
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(16)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(29)
Полімер (негорючий)(4)
Момент затягування: 10 Н·м
4 Н·м
6 Н·м(2)
10 Н·м(10)
12 Н·м(3)
Напруга пробою: 8 кВ

Усі характеристики

Код	00228843
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5502637
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	10 Н·м
Напруга пробою	8 кВ
Номінальна робоча напруга, не більше	600 В
Різьба	М6
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

Ізолятор SM30 М6 з болтом TECHNO SYSTEM TNSy5502637 - це шинний ізолятор типу «бочонок» для кріплення струмопровідних шин у силових шафах і збірках. Він тримає шину та відокремлює її від корпусу й монтажної пластини. Болт М6 вже йде в комплекті, тому окремо кріпиться не доведеться шукати.

Переваги

Напруга пробою 8 кВ - при робочій напрузі не більше 600 В запас по ізоляції дуже великий.
Корпус із карболіту - матеріал стійкий до механічного впливу й має високий електричний опір.
Латунна втулка з різьбою М6 - різьба у металі, а не в пластику, тому шина сідає надійно при затягуванні 10 Н·м.
Болт у комплекті - ізолятор можна одразу закріпити на монтажній пластині чи корпусі.

Де застосовується

складання невеликого щита, де шину треба посадити на монтажну пластину
силові шафи та збірки на об'єкті, де шини розподіляють електроенергію всередині щита

Технічні особливості

Ізолятор однополюсний, серії SM, типорозмір 30, габарит 30*32 мм. Одним боком він кріпиться болтом до пластини чи корпусу, а до другого боку приєднується шина. Робочі температури: -40...+60 °C, відносна вологість 75 % при 15 °C і до 90 % при 40 °C.

Типова помилка - поставити шину на один ізолятор. Мінімум потрібно два, по кінцях шини, а проміжні додають залежно від схеми й довжини. Момент затягування 10 Н·м краще витримати динамометричним ключем, а не на око.
