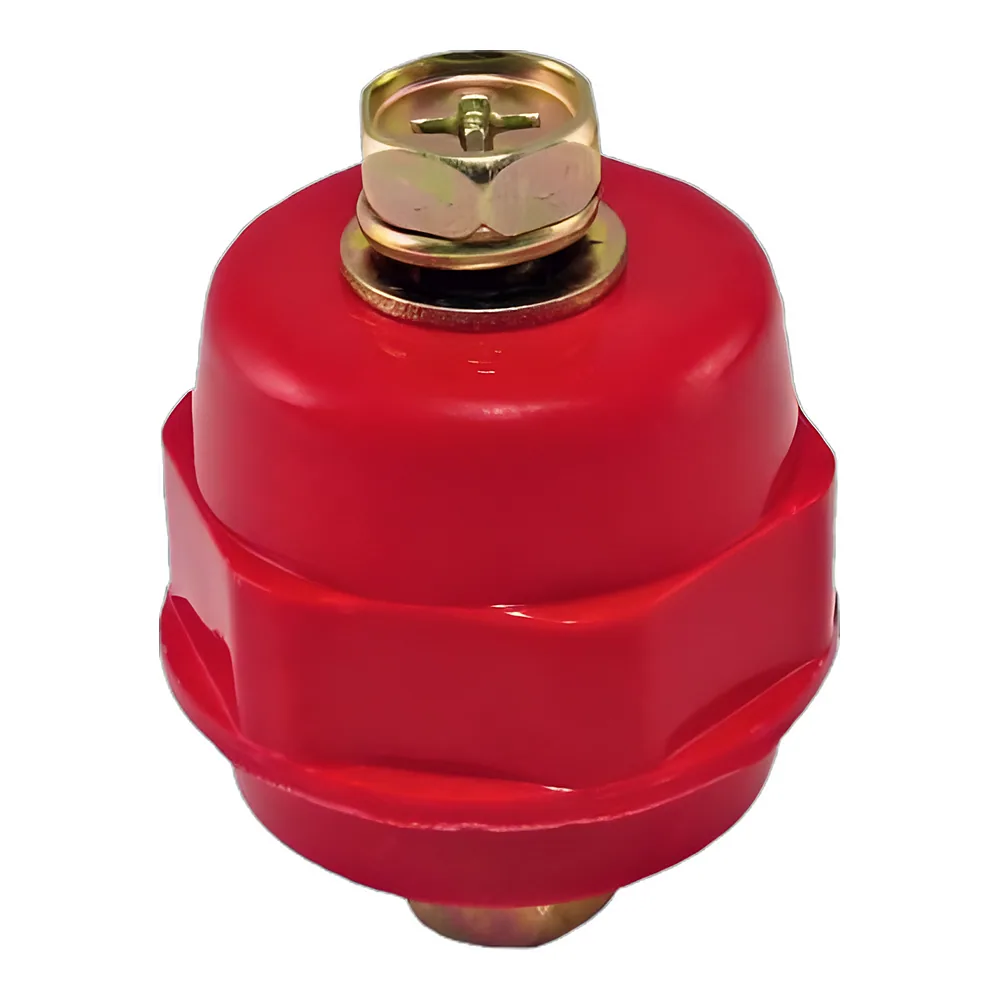

Ізолятор SM25S М6 з болтом TECHNO SYSTEM TNSy5502635

Name: Ізолятор SM25S М6 з болтом TECHNO SYSTEM TNSy5502635
Brand: TECHNO SYSTEM
SKU: 00228840
Price: 13.3 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

13³⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228840
Виробник: TECHNO SYSTEM
Артикул: TNSy5502635
Тип виробу: Ізолятор
Болт
Вилочний наконечник
Ізолятор(36)
Ізолятор ступінчатий
Ізолятор ШЛ-ДС
Нульова шина(2)
Матеріал: Корпус – карболіт / різьбова втулка – латунь
Корпус - карболіт / різьбова втулка - латунь(9)
Корпус – карболіт / різьбова втулка – латунь(16)
Гарантійний термін: 1 рік
Матеріал корпусу: Карболіт
Карболіт(29)
Полімер (негорючий)(4)
Момент затягування: 6 Н·м
4 Н·м
6 Н·м(2)
10 Н·м(10)
12 Н·м(3)
Напруга пробою: 6 кВ

Усі характеристики

Код	00228840
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5502635
Відповідність стандартам	Не підлягає
Діапазон робочих температур	-40...+60 °C
Матеріал	Корпус – карболіт / різьбова втулка – латунь
Матеріал корпусу	Карболіт
Матеріал різьбової втулки	Латунь
Момент затягування	6 Н·м
Напруга пробою	6 кВ
Номінальна робоча напруга, не більше	600 В
Різьба	М6
Спосіб утилізації	Передача спеціалізованому підприємству
Температура довкілля	-40...60 °C
Термін служби	7 год
Відносна вологість	75 % за 15 °C
Гарантійний термін	1 рік
Максимальна відносна вологість повітря	90 % за 40 °C

Опис

Ізолятор SM25S М6 з болтом TECHNO SYSTEM TNSy5502635 - це шинний ізолятор типу «бочонок», на якому тримається струмопровідна шина всередині щита. Він відділяє шину від монтажної пластини чи корпусу, тож струмопровідна частина не торкається металу. Болт М6 уже в комплекті, окремо його підбирати не потрібно.

Переваги

Напруга пробою 6 кВ - при робочій напрузі до 600 В це чималий запас ізоляції між шиною та панеллю щита.
Корпус із карболіту - матеріал стійкий до механічного впливу, негорючий і має високий електричний опір.
Латунна втулка з різьбою М6 - метал у різьбовій частині тримає затяжку з моментом 6 Н·м.
Від -40 до +60 °C - ізолятор працює і в неопалюваному приміщенні, і в щиті, який гріється під навантаженням.

Де застосовується

Шини в щиті приватного будинку або майстерні, де їх треба закріпити окремо від металевої пластини.
Силові шафи та збірки на об'єктах, де шини розподіляють електроенергію всередині щита.

Технічні особливості

Це автоматичний ізолятор серії SM, типорозмір 25, один полюс. Номінальна робоча напруга - не більше 600 В, напруга пробою - 6 кВ, момент затягування - 6 Н·м, різьба - М6. Один бік ізолятора кріпиться болтом до монтажної пластини або корпусу, до другого боку прикручується шина. Допустима вологість: 75 % за 15 °C і до 90 % за 40 °C.

Типова помилка при монтажі - ставити шину на один ізолятор. Мінімум потрібно два, по одному на кінцях шини. Якщо шина довга, додайте проміжні ізолятори, їх кількість залежить від схеми монтажу.
