Ізолятор SM100 М10 без болтів TECHNO SYSTEM TNSy5501144

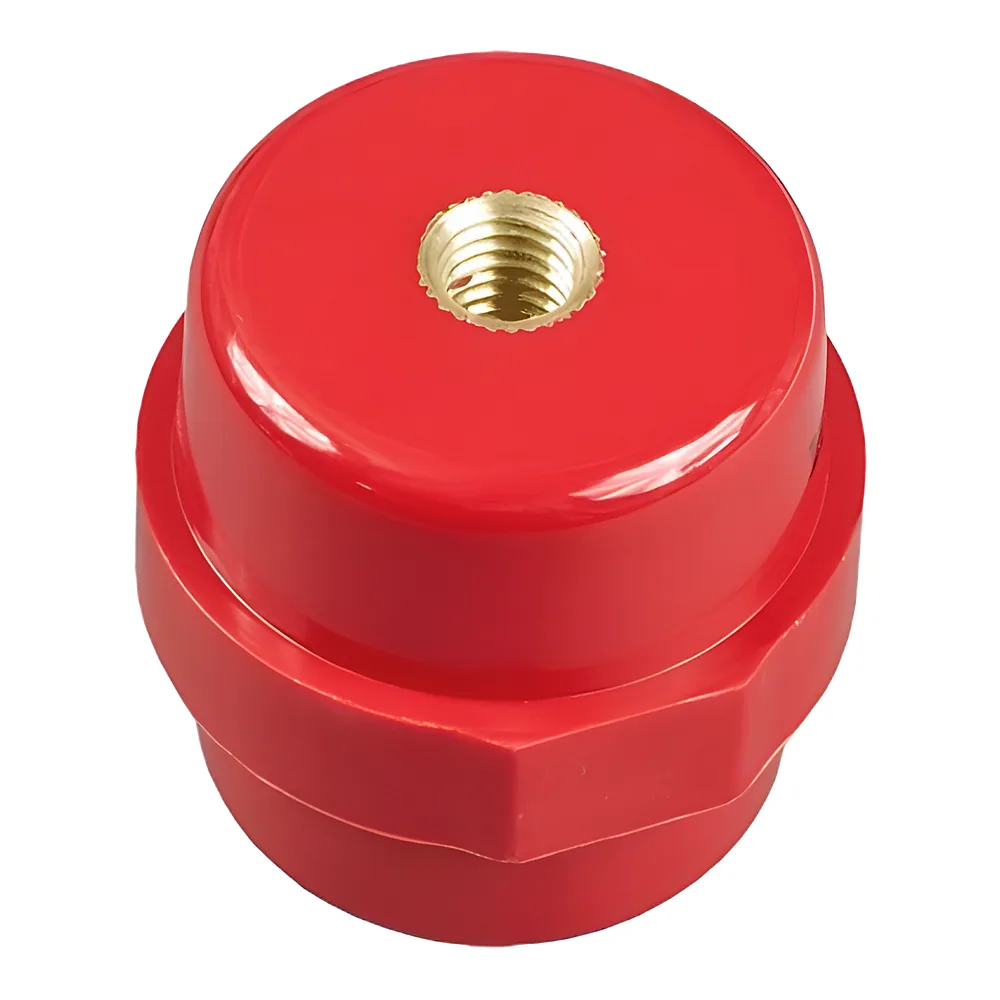

Ізолятор шинний SM100 М10 без болтів TECHNO SYSTEM TNSy5501144 тримає струмопровідну шину в щиті та відокремлює її від корпусу й монтажної пластини. Це одиночний ізолятор типу «бочонок» з карболітовим корпусом і різьбою M10. Болти в комплект не входять, їх підбирають окремо.

Переваги

• Напруга пробою 32 кВ - при робочій напрузі до 1500 В запас по ізоляції дуже великий, і шина надійно відділена від каркаса.
• Корпус з карболіту - матеріал стійкий до механічного впливу та має високий електричний опір.
• Латунна різьбова втулка - дає міцне різьбове з'єднання під болт M10.
• Діапазон від -40 до +60 °C - покриває і холодні, і теплі щитові.
• Гарантія 1 рік, до товару є паспорт у форматі PDF.

Де застосовується

• Шинний розподіл у домашньому силовому щиті, де фазні та нульові шини треба закріпити й ізолювати від корпусу.
• Силові шафи та збірки на об'єктах: ізолятор фіксує шину та ізолює струмопровідні частини від панелей складання.

Технічні особливості

Серія SM, типорозмір 100, один полюс, різьба M10. Номінальна робоча напруга - не більше 1500 В, напруга пробою - 32 кВ, момент затягування - 12 Н·м. Допустима відносна вологість 75 % за 15 °C і до 90 % за 40 °C.

З одного боку ізолятор болтом кріпиться до монтажної пластини або корпусу, з іншого до нього кріпиться шина. Кожну шину ставлять мінімум на двох ізоляторах, по кінцях, а проміжні додають залежно від довжини шини та схеми монтажу. Типова помилка - замовити ізолятори й забути про болти: тут їх немає, потрібні M10. Затягуйте з моментом 12 Н·м, краще динамометричним ключем.

Комплектація

Ізолятор SM100 М10. Болти в комплекті відсутні.
