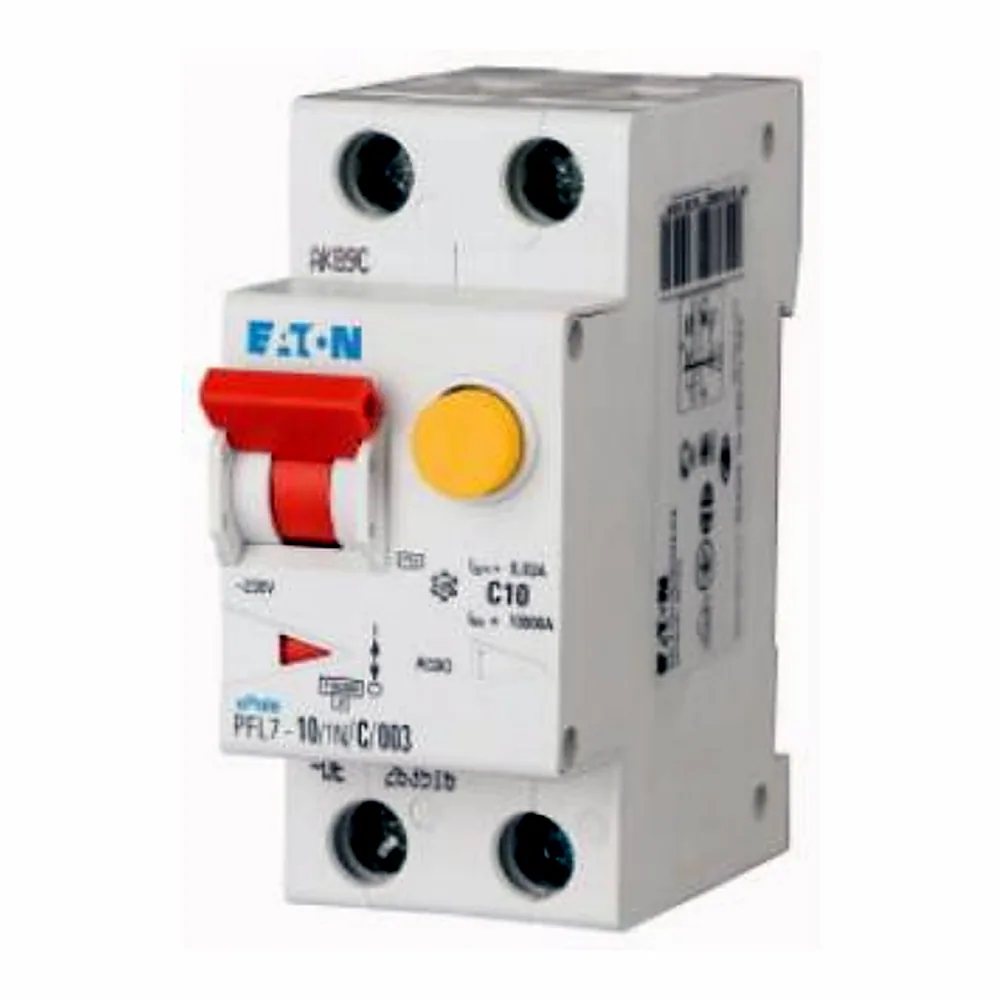

Диференційний автомат PFL7-10/1N/C/003-A-DE від Eaton (Moeller) - це пристрій захисту на 10 А зі струмом витоку 30 мА, характеристикою C та відключаючою здатністю 10 кА. Автомат поєднує функції диференціального захисту та захисту від надструмів в одному модулі, що економить місце в щиті.
Переваги
- Компактність - 2 модулі: Пристрій займає всього два модулі на DIN-рейці, що важливо при обмеженому просторі в розподільчому щиті.
- Тип A по струму витоку: Виявляє не тільки синусоїдальний змінний струм витоку, але й пульсуючий постійний, що характерно для сучасної електроніки.
- Комутація нейтралі: Нейтральний провідник комутується разом із фазою, що гарантує повне відключення кола при спрацюванні.
- Висока відключаюча здатність: Номінальна відключаюча здатність 10 кА забезпечує надійний захист при коротких замиканнях у мережах з великими струмами.
Де застосовується
- У квартирних і будинкових щитах для захисту розеткових груп, освітлення та окремих споживачів з підвищеними вимогами до безпеки.
- У невеликих комерційних об'єктах - офісах, магазинах, де потрібний компактний захист з відключенням по витоку.
Технічні особливості
Автомат має двополюсне виконання (1P+N) з комутованим нулем. Номінальний струм - 10 А, характеристика спрацьовування - C (для навантажень з пусковими струмами). Струм витоку - 30 мА, тип A. Відключаюча здатність при короткому замиканні - 10 кА. Напруга ізоляції - 440 В, імпульсна стійкість - 4 кВ. Глибина встановлення - 69,5 мм, ступінь захисту - IP20. Кількість модулів - 2. Клас обмеження енергії - 3. Зверніть увагу: цей автомат не має захисту від помилкового спрацьовування (селективності), тому при виборі для груп з можливими короткочасними витоками варто врахувати цю особливість.
Типова помилка при монтажі - не враховувати, що автомат займає два модулі, а не один, і потребує відповідного простору на DIN-рейці. Також важливо пам'ятати, що нейтральний провідник має бути підключений до відповідного затискача, інакше захист не спрацює.
Чому в ЛІНА
У нас оригінальна продукція Eaton з усією документацією. Відправляємо зі складу в день замовлення, надаємо рахунки для юридичних осіб.
